破壁而出：钢丝编织液压胶管内部长什么样？拆解给你看

• 发布日期 ：2026-07-17
• 阅读量 ：

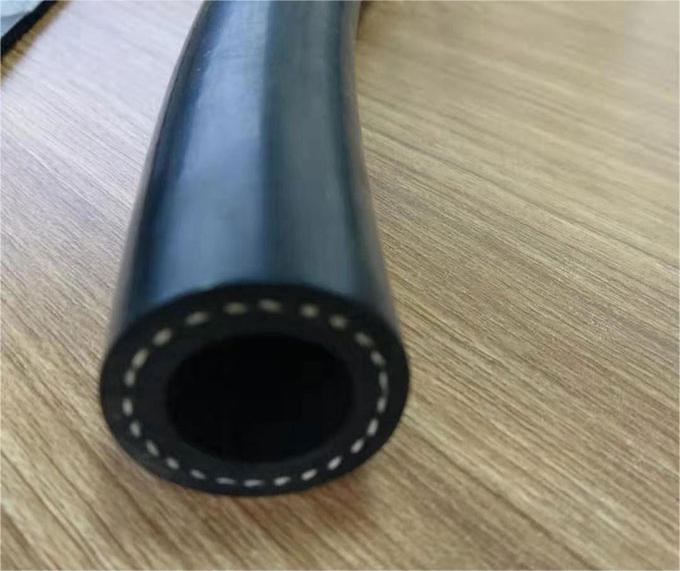

 很多设备维护人员每天都在和钢丝编织液压胶管打交道，但很少有人真正“拆开”看过它内部的样子。这根看似普通的黑色胶管，里面其实藏着精密的工程结构。本文从内到外逐层拆解，把钢丝编织液压胶管的“身体构造”讲清楚。

第一层：内胶——直接“喝”液压油的贴身层

这是整根胶管唯一接触介质的部位。液压油从泵站出来，第一道接触的就是这一层。它的材料不是普通橡胶，而是专门“耐油”的丁腈橡胶复合物。这一层一旦出问题，介质就会直接腐蚀钢丝层，造成整根胶管报废。

在挖掘机液压系统等实际工况中，内胶层长期与46号抗磨液压油接触，工作温度通常在40-80℃之间。如果内胶材料不耐油，几个月内就会出现溶胀、变软甚至剥落，堵塞液压阀组。

第二层：中胶——把钢丝和橡胶“焊”在一起的过渡层

这层非常关键但容易被忽略。它是内胶和钢丝编织层之间的“粘合剂”，既要粘得住橡胶，又要抱得住钢丝。优质的中胶层保证胶管在反复弯折和压力冲击下，各层不分离、不窜动。

第三层：编织钢丝——整根胶管的“承重墙”

这是钢丝编织液压胶管的核心。一层、两层还是三层编织，直接决定了这根管能扛多高的压力。以常见规格为例：单层编织（1SN）约可承受10-25MPa；双层编织（2SN）约20-40MPa；三层编织（3SN）可承受35-60MPa。

编织的密度、角度、张力，全部影响最终承压能力。角度不对，压力上来时胶管会“伸长”或“缩径”，直接损坏接头密封。钢丝之间交叉编织，形成类似“网状骨架”的结构，确保胶管在受压时保持形态稳定。

第四层：外胶——保护内部不被外界“欺负”

外胶是整根胶管的“铠甲”。在矿山设备应用中，胶管常与岩石、金属支架摩擦，外胶一旦磨穿，钢丝裸露后很快就会锈蚀断裂。

以一台220型挖掘机为例：动臂油缸连接的两层钢丝编织胶管，实际工作压力约32MPa，脉冲压力可达40MPa。如果选用了压力等级不足的单层编织管，可能在数百小时内就会出现钢丝疲劳断裂。正确选用2SN或3SN级产品，配合规范的布管（弯曲半径不小于管径的8倍），可使胶管使用寿命达到2000小时以上。
